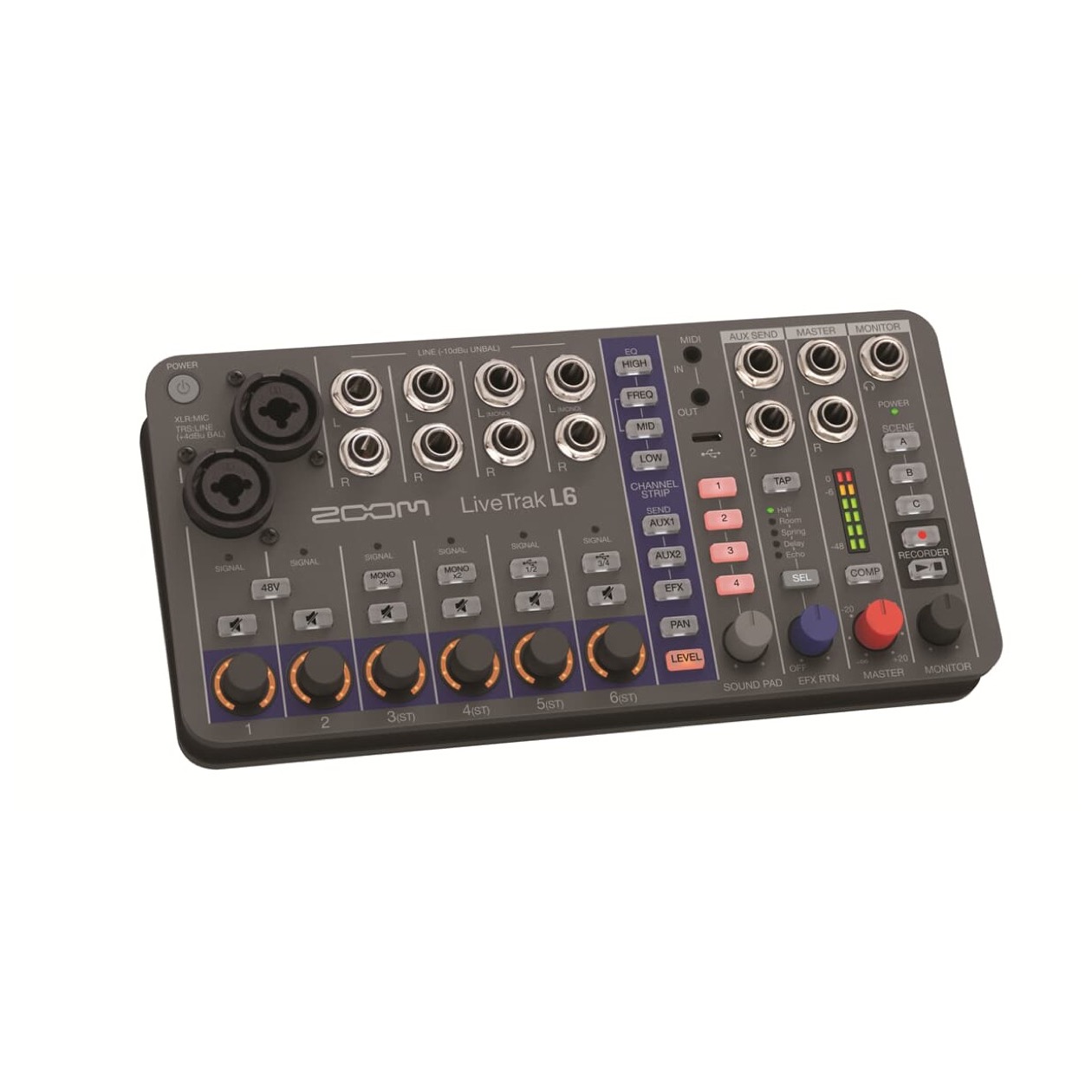

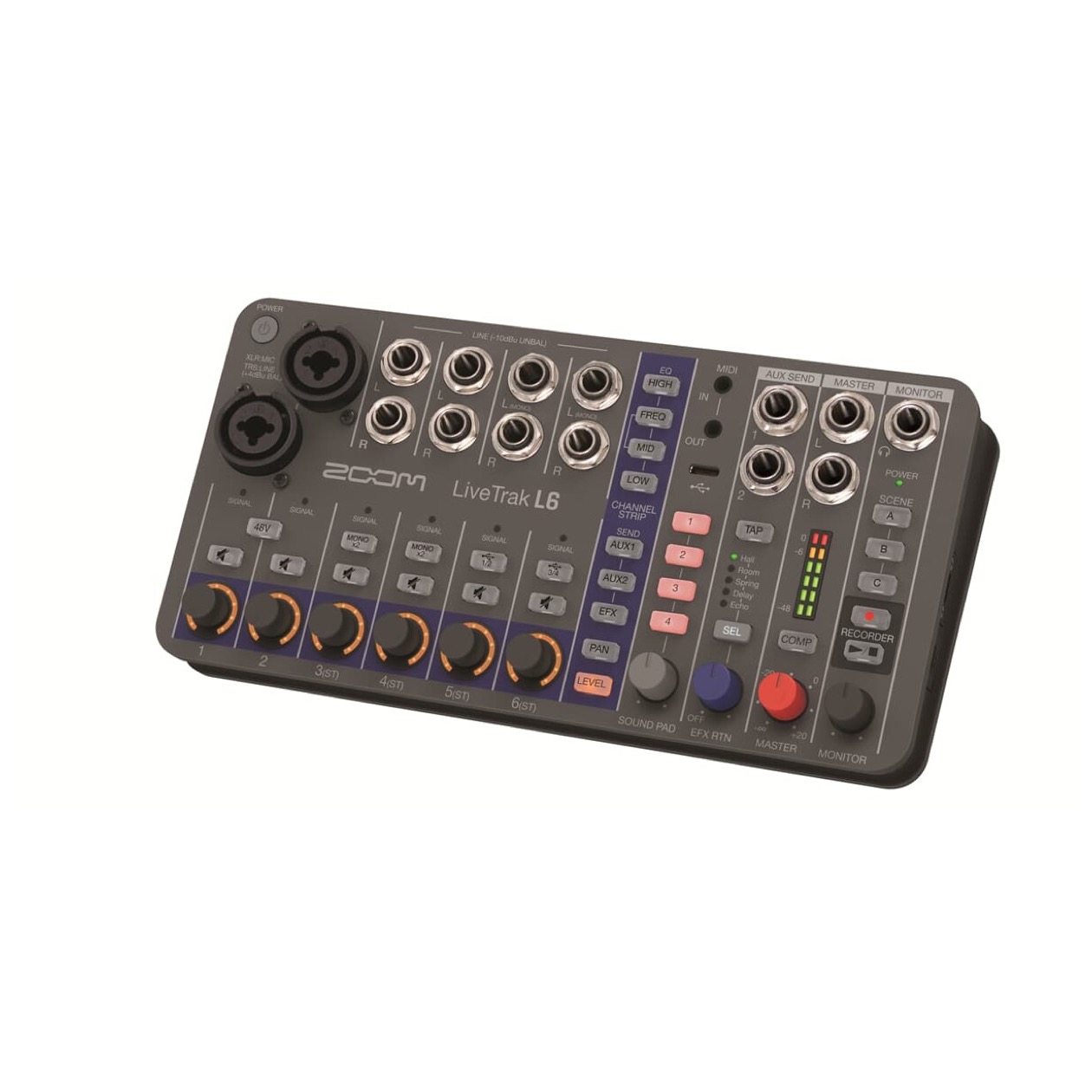

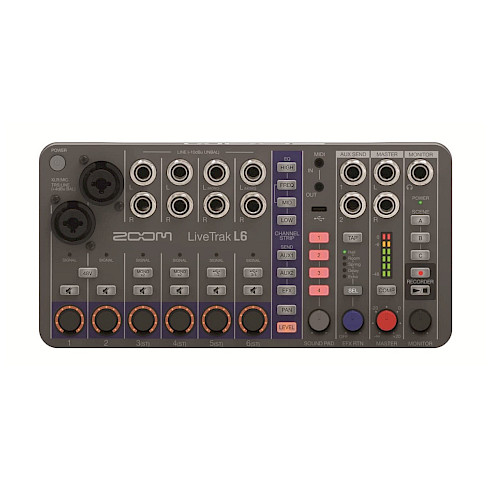

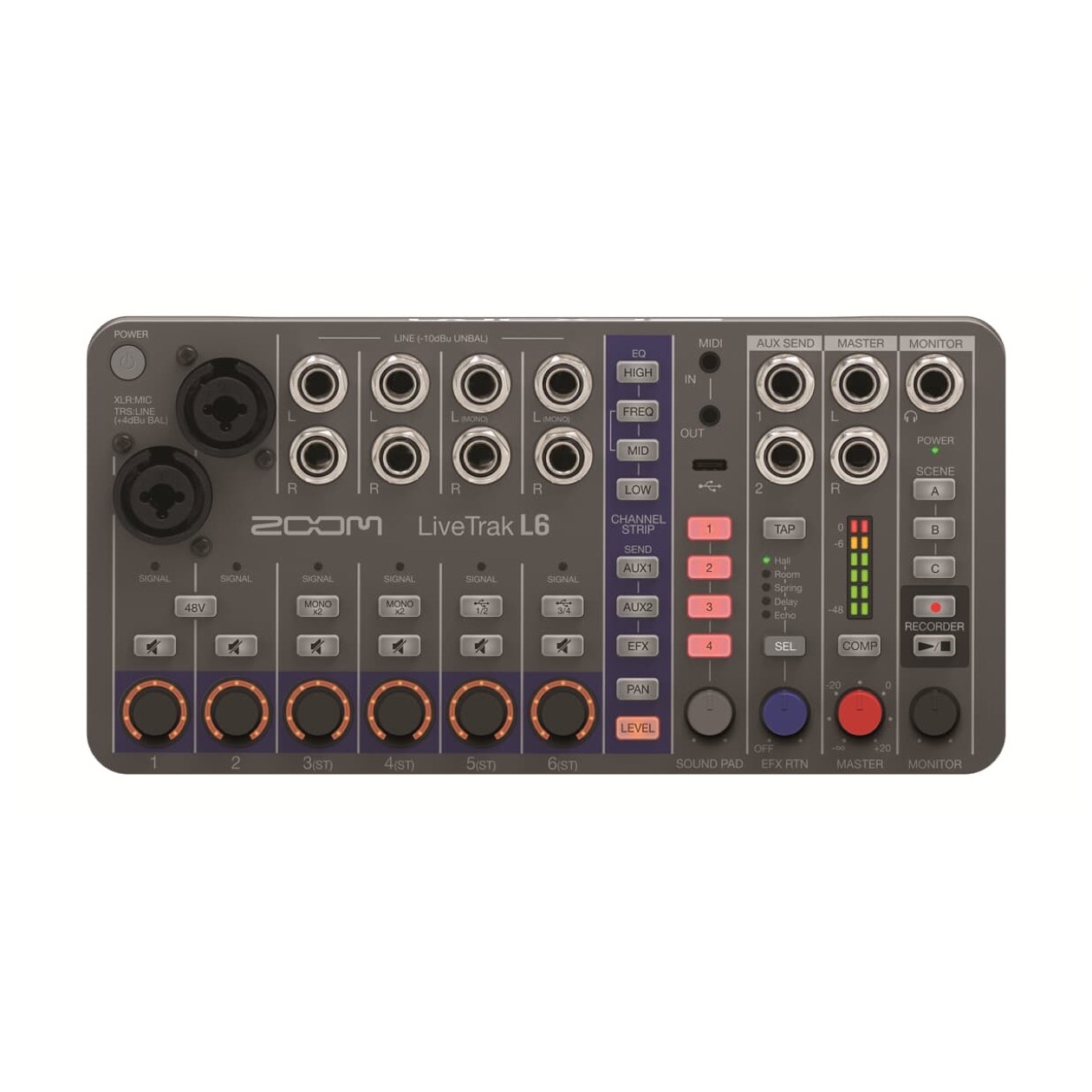

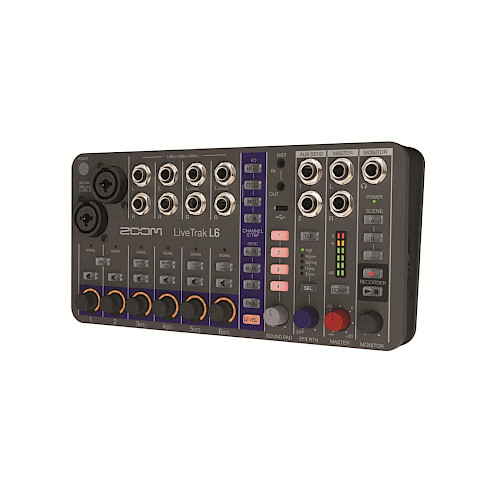

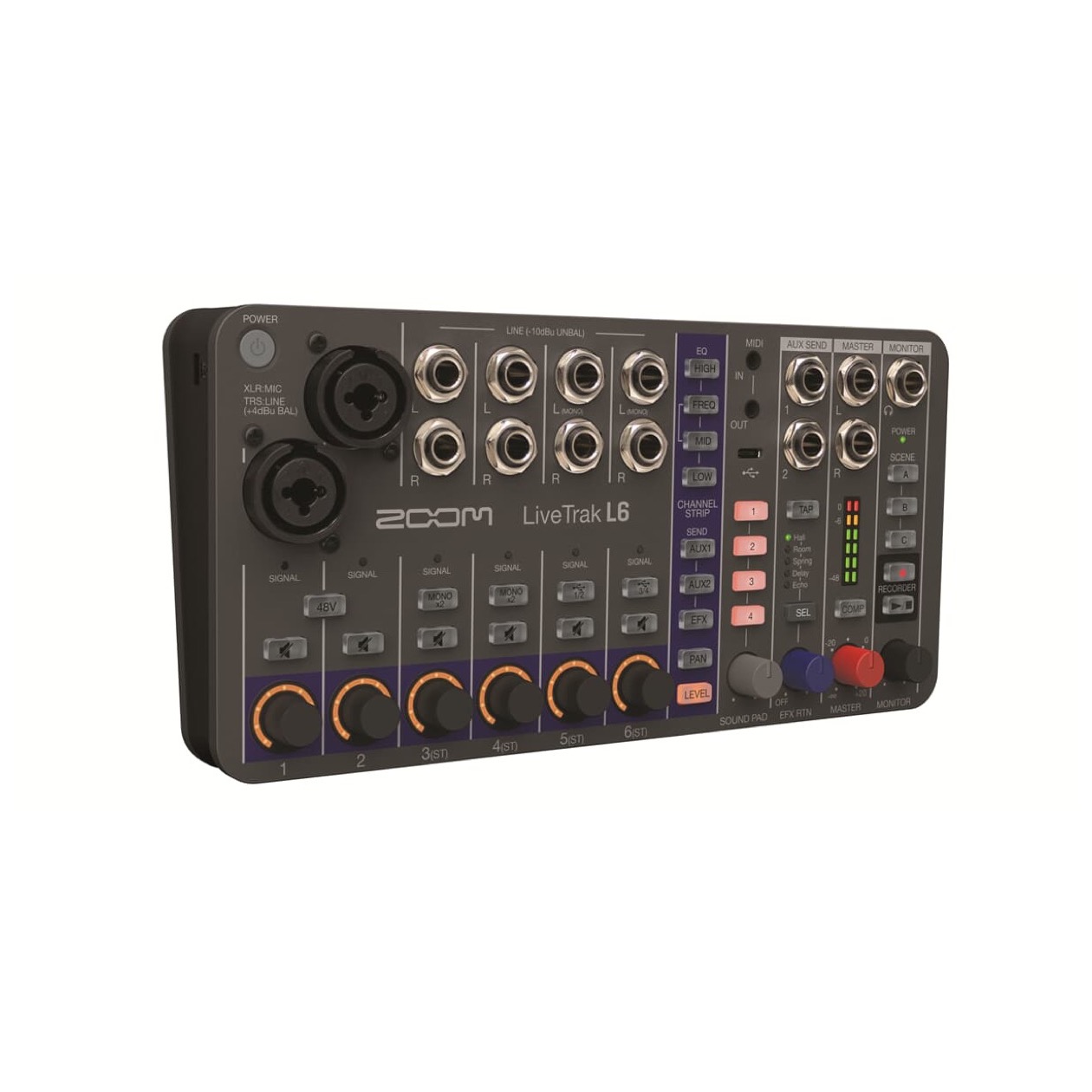

Zoom LiveTrak L 6 / L6 10-Track Digital Mixer / Recorder

• 10-kanaals ultracompacte digitale mixer
• 2 XLR/TRS Combo ingangen + 4-Stereo ingangen
• 12-sporen gelijktijdige opname
• MIDI In/Out voor mixerbediening en USB MIDI interface
• 3 scènegeheugens voor het opslaan van mixer- en tempo-instellingen
• 32-bit float meersporenopname naar micro-SD-kaart
• 5 interne zendeffecten
• 2 AUX send uitgangen
• 4 Toewijsbare geluidspads (sample-speler)
• 3-Bands EQ met MID-freq-regeling voor elk kanaal
• Koptelefoonuitgang + Master-uitgang
• Compatibel met Eurorack
• 12-in / 4-uit Audio-interface
• 4 AA-batterijen of USB-voeding

Technische specificaties:

Ingangs- en uitgangskanalen:
Ingangen
- MIC/LINE (mono): 2
- LINE (stereo): 4
Uitgangen
- AUX SEND (mono): 2
- MASTER (stereo): 1
- MONITOR (stereo): 1

Ingangen:

MIC/LINE

• Aansluitingen: 2 XLR/TRS combo jacks (XLR: 2 HEET, TRS: TIP HEET)
• Ingangsversterking: Aanpassing overbodig (dubbele A/D-convertercircuits gebruikt)
• Ingangsimpedantie: XLR: 3,8 kΩ of meer
• TRS: 39 kΩ of meer
• Maximaal ingangsniveau: XLR: +4 dBu, TRS: +24 dBu
• Fantoomvoeding: +48 V, kanaal totaal 10 mA of minder

LINE

• Aansluitingen: 8 TS telefoonaansluitingen (gebalanceerd)
• Ingangsimpedantie: 10 kΩ
• Maximaal ingangsniveau: +9 dBu

Uitgangen:

AUX VERZENDEN

• Aansluitingen: 2 TRS telefoonaansluitingen (impedantie gebalanceerd)
• Maximaal uitgangsniveau: +9,5 dBu
• Uitgangsimpedantie: 147 Ω

MASTER

• Aansluitingen: 2 TRS telefoonaansluitingen (gebalanceerd)
• Maximaal uitgangsniveau: +15 dBu
• Uitgangsimpedantie 147 Ω

MONITOR

• Aansluiting: TRS telefoonaansluiting
• Maximaal uitgangsniveau: 50 mW + 50 mW (63 Ω belasting)
• Uitgangsimpedantie: 14,7 Ω

Bussen

• MASTER: 1
• AUX VERZENDEN: 2
• SEND EFX: 1

Kanaalstrip EQ

• HOOG: 10 kHz, ±15 dB, aflopend
• MID: 100 Hz - 8 kHz, ±15 dB, pieken
• LAAG 100 Hz, ±15 dB, aflopend

Niveaumeters

• 6 segmenten

Verzendeffecten

• 5 soorten

Opnameapparaat

• Maximale gelijktijdige opnamesporen: 12
• Maximaal aantal gelijktijdige afspeelsporen: 2
• Opnameformaten: 48 kHz, 32-bits float, mono/stereo WAV
• Opnamemedia: microSDHC-geheugenkaarten (Klasse 10 of hoger), microSDXC-geheugenkaarten (Klasse 10 of hoger)
  Zie de ZOOM-website (zoomcorp.com/help/l6) voor informatie over microSD-kaarten waarvan bevestigd is dat ze met dit apparaat werken. https://zoomcorp.com/help/l6

Audio-interface
Ingangs- en uitgangskanalen:

• Invoer: 12 kanalen
• Uitgang: 4 kanalen
• Bemonsteringsfrequentie: 48 kHz
• Bitdiepte: 32-bits float / 24-bits
• Interface: USB 2.0

Kaartlezer

• Klasse: Klasse voor massaopslag USB 2.0 Hoge snelheid

Bemonsteringsfrequentie

• 48 kHz

Frequentiebereik

• 20 Hz - 20 kHz / -1,0 dB

Equivalente ingangsruis

• -120 dBu of minder (IHF-A) bij 150 Ω ingang

Voeding

• 4 AA-batterijen (alkaline, lithium of oplaadbare NiMH)
• AC-adapter (ZOOM AD-17): DC 5V/1A
• USB-busvoeding wordt ondersteund

Geschatte continue opnametijd bij gebruik van batterijen
Deze waarden zijn bij benadering. De tijden voor continu gebruik van batterijen zijn bepaald met behulp van interne testmethoden. Ze zullen sterk variëren afhankelijk van de gebruiksomstandigheden.
12-sporenopname, fantoomvoeding uit, hoofdtelefoon gebruikt (63Ω belasting), geen MASTER-uitgangsaansluitingen

• Alkalinebatterijen: ongeveer 3 uur
• NiMH-batterijen (1900 mAh): ongeveer 3,5 uur
• Lithium batterijen: ongeveer 7 uur

Stroomverbruik

• 5 W maximaal
